なぜダムの形は違うのか？「重力式」と「アーチ式」の構造と力学の違い

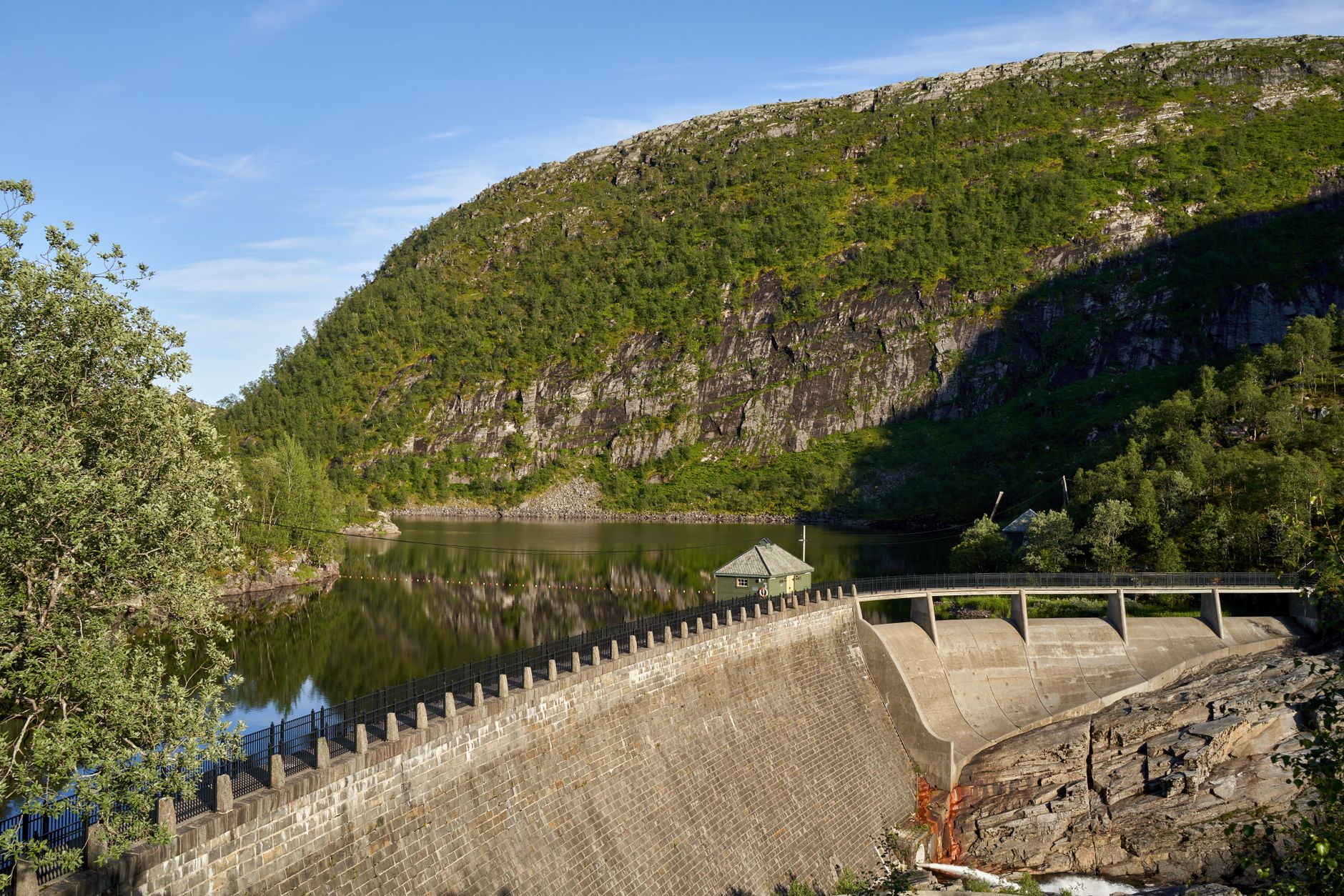

出典: 山間部にそびえ立つ巨大な建造物であるダム。その迫力ある姿を見上げたとき、堤体が垂直に切り立つフラットなダムもあれば、上流側に向かって美しくカーブを描くダムもあることに気づくでしょう。この形状の違いは、単なる意匠デザインではなく、背後にある厳密な構造力学に基づいています。今回は、日本のダムに多く見られる代表的な2大形式「重力式」と「アーチ式」を例に、水圧を支える驚くべき力のメカニズムを解説します。
自重ですべてを支える「重力式コンクリートダム」
日本のダムのなかで最も多く建設されているのが、重力式コンクリートダムです。その名が示す通り、「自重（ダム本体の重さ）」のみで背後の強大な水圧に対抗し、堰き止める構造を持っています。
この形式の力の流れは非常にシンプルです。水圧によってダムを押し倒そうとする水平方向の力（転倒モーメント）と、下流側にスライドさせようとする力に対し、ダムを構成するコンクリートの巨大な質量が持つ重力（垂直方向の力）が基礎岩盤へと直接押さえつけます。これにより、水圧と自重の合力が基礎岩盤の範囲内に収まることで、ダムは滑動（すべり）も転倒もせずに安定し続けます。
力学的に安定性を担保するため、重力式ダムの断面は下に行くほど裾野が広がる安定した台形（または直角三角形に近い形状）をしています。基礎地盤には堤体の全重量を支える高い支持力が必要となりますが、地質的な適応範囲が比較的広く、日本全国の多くの河川で採用されています。
アーチの力で強大な水圧を受け流す「アーチ式コンクリートダム」
一方、上流側に向かって弓なりに湾曲しているのが、アーチ式コンクリートダムです。富山県の黒部ダムなどが有名ですが、この美しいカーブはアーチ作用と呼ばれる力学的メカニズムをフルに活用するためにあります。
アーチ式ダムの堤体に水圧がかかると、その力はアーチ形状に沿って左右両岸の強固な山（岩盤）へと圧縮力として逃がされます。このとき、コンクリートは引っ張られる力には弱いものの、押しつぶされる力（圧縮力）には非常に強いという材料特性が最大限に活かされます。
自重だけで水圧を押し黙らせる重力式とは異なり、アーチ式は水圧の大部分を両脇の天然の岩盤に肩代わりさせるため、堤体を圧倒的に薄く設計できます。コンクリートの総使用量は重力式に比べて大幅に削減できるため、材料コストを抑えられる極めて合理的な構造です。
地質と地形が決定するダムの形式
このように力学的には非常に優れているアーチ式ダムですが、どこにでも建設できるわけではありません。水圧のほとんどを両岸の山へと伝達するため、「ダムを両脇からガッシリと支える極めて健全で強固な基礎岩盤」が絶対に必要です。また、アーチ作用を効果的に効かせるためには、川幅が狭く、険しいV字谷であるという地形的条件も求められます。
そのため、両岸の山が十分な強度を持たない場所や、U字谷のように川幅が広い場所では、地盤の制約が少ない重力式ダム（または土や岩石を積み上げるロックフィルダムなど）が選ばれることになります。
ダムを見るとき、その「形」は人間が選んだデザインではなく、その土地の「地形」と「地質」、そして水圧と戦う「構造力学」の最適解なのです。次にダムを訪れる際は、ぜひその堤体が受けている巨大な力の流れを想像してみてください。
