電子回路をノイズから守る小さな盾：デカップリングコンデンサ（パスコン）の仕組み

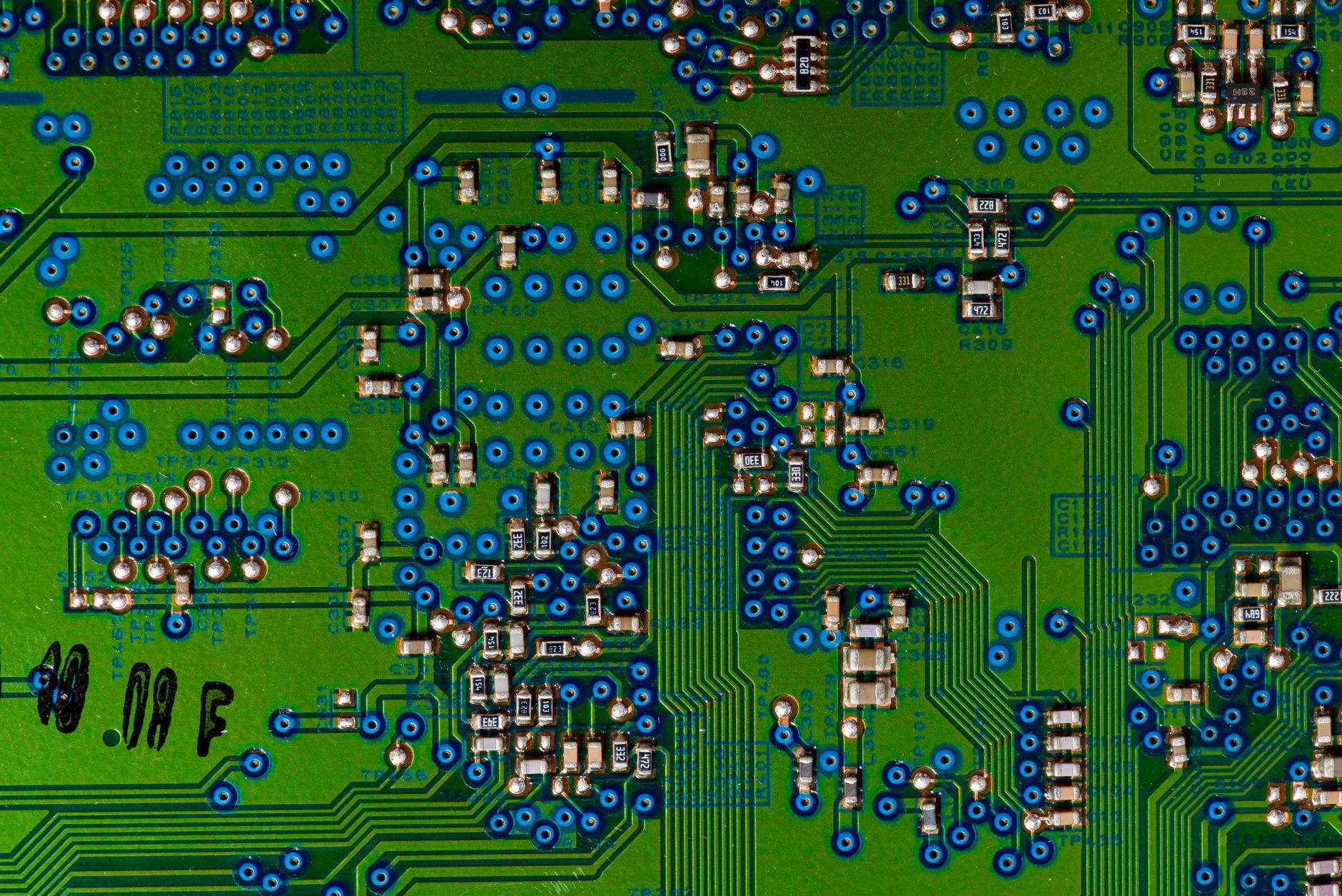

スマートフォンやパソコンの分解画像などを見たとき、緑色のプリント基板の上に、数ミリ程度の極小の長方形をした部品がびっしりとハンダ付けされているのを目にしたことはないでしょうか。これらは「積層セラミックコンデンサ（MLCC）」と呼ばれる部品です。
特に、システムの頭脳であるマイコンやプロセッサ（IC）の周辺には、これらが集中して配置されています。このコンデンサは、回路設計において「デカップリングコンデンサ」、あるいは「バイパスコンデンサ（通称：パスコン）」と呼ばれ、回路の安定動作とノイズ低減に決定的な役割を果たしています。なぜICのすぐ隣にこれらを置く必要があるのでしょうか。その物理的な仕組みを分かりやすく解きほぐします。
出典: なぜICの隣にコンデンサが必要なのか？
コンデンサは「電気を蓄えたり放出したりする」特性と、「直流は通さず、交流（変化する成分）は通す」という2つの物理的特性を持っています。デカップリングコンデンサは、この2つの特性をフルに活かして、電源ラインのピンチを救っています。
ICの動作を「水」に例えて考えてみましょう。 ICは内部の何億個ものスイッチを超高速でON/OFFしながら動作しており、瞬間的に「水（電流）」を大量に必要としたり、止めたりします。 一方で、電源から伸びる配線は、細い「水道管」のようなものです。水道管が細くて長いと、蛇口を急に全開にしたときに摩擦や水の慣性（配線の電気抵抗やインダクタンス成分）のせいで、すぐには勢いよく水が出てきません。その結果、一時的に水圧が下がってしまいます。電子回路でこれが起きると、ICの駆動電圧が一瞬低下し、ICが正常に計算できなくなってフリーズ（誤動作）します。
この問題を解決するのが「デカップリング（切り離し）」です。ICのすぐ近くに、一時的に水をためておける「小さなコップ（コンデンサ）」を置いておけば、ICが水を欲しがった瞬間にそのコップから直接水を供給できます。これにより、長い水道管からの供給が追いつくまでの時間差をカバーし、ICにかかる電圧を常に一定に保つことができるのです。
デカップリングコンデンサの2大役割
パスコンとして機能するデカップリングコンデンサには、大きく分けて2つの重要な役割があります。
1. 局所的な電源の安定化（電荷の供給）
前述の通り、ICが高速動作して瞬間的に大電流を消費した際に、電源ピンへ高速に電荷をチャージします。電源ユニットから配線（パターン）を通って電流が届くのを待つことなく、最も近い場所から電気を流し込むことで、**電源電圧のドロップ（電圧降下）**を防ぎます。
2. 高周波ノイズのバイパス（GNDへ逃がす）
IC自体が超高速でスイッチング動作を繰り返すと、その動作自体が強力な「高周波ノイズ（交流成分）」を生み出します。このノイズが電源配線を伝わって基板全体に広がると、他のデリケートなセンサーやアナログ回路に悪影響を及ぼしたり、基板自体がアンテナとなって不要な電磁波（電波ノイズ）を外部に放射してしまいます。 コンデンサには「周波数が高い（変化が激しい）電気ほど通しやすい」という性質があります。電源ラインとグラウンド（GND）の間にコンデンサを挟むことで、高周波のノイズ成分だけをコンデンサを通して直接グラウンドへバイパス（迂回）させ、電源ラインを綺麗に保ちます。
なぜ「できるだけICの近く」でなければならないのか
基板設計のエンジニアが口を酸っぱくして言うルールが、**「パスコンはICの電源ピンのできるだけ近くに配置すること」**です。これには物理的な裏付けがあります。
基板上の細い銅箔配線には、どんなに短くても「寄生インダクタンス（高周波に対して電気を流れにくくする性質）」が存在します。ICとコンデンサの間の配線が少しでも長くなると、このインダクタンスが「壁」となり、高周波ノイズがコンデンサへ流れにくくなってしまいます。また、瞬間的な電流供給のスピードも大幅に低下してしまいます。
たとえ高性能なコンデンサを使用していても、数ミリ遠ざけるだけで、ノイズ対策としての効果は半減、あるいは全く機能しなくなることさえあります。そのため、基板設計ではミリ単位、コンマ数ミリ単位でICの直近にハンダ付けスペースを設ける設計努力が行われているのです。
