ロケットエンジンの心臓部：ガスジェネレータサイクルと二段燃焼サイクルの仕組み

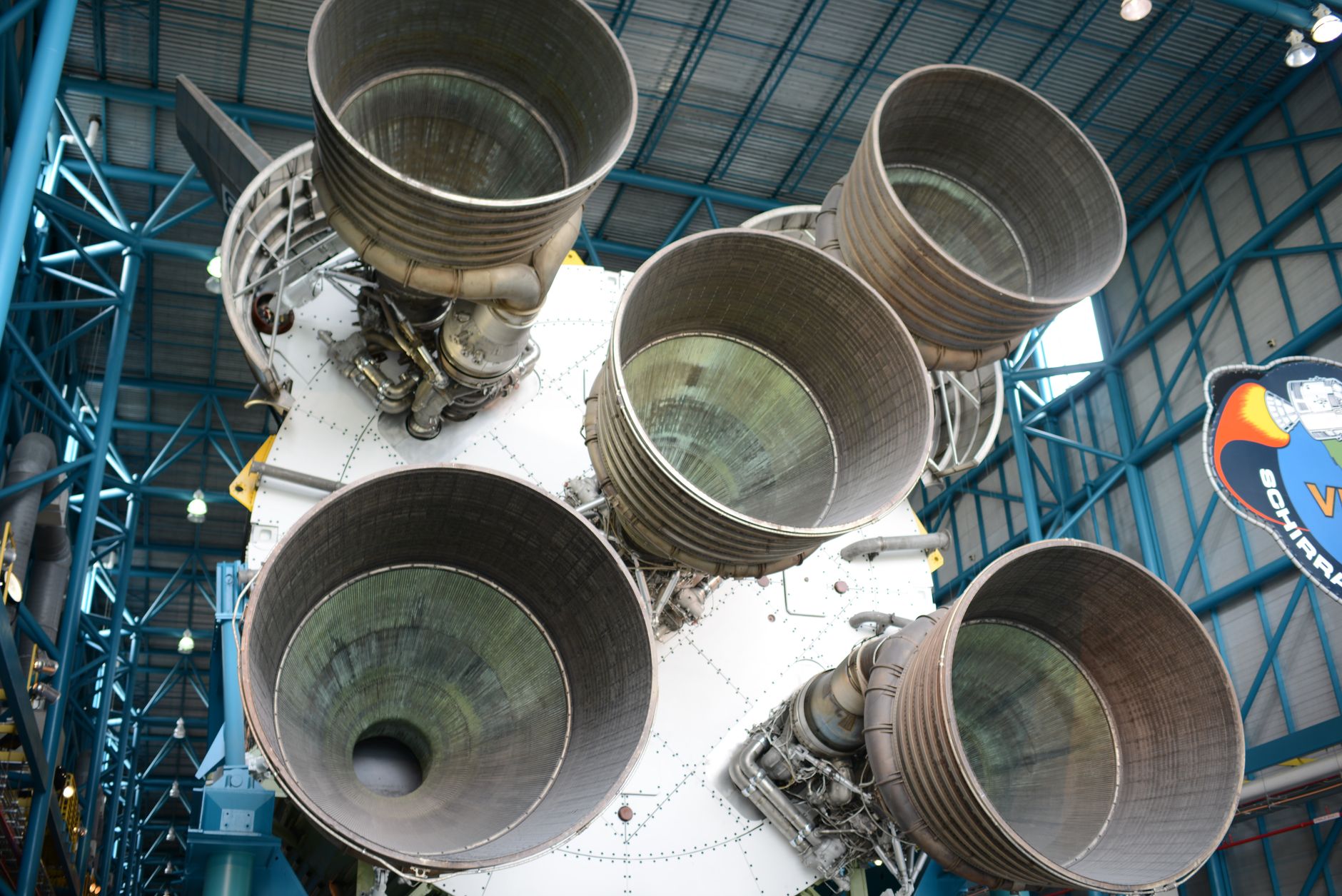

出典: Piya Nimityongskul / Pexels
重力に抗って巨体を宇宙へと押し上げるロケット。その推進力を生み出しているのは、毎秒数百kg以上もの燃料と酸化剤を燃焼室へと送り込み、爆発的な勢いでガスを噴射するロケットエンジンです。
超高圧の燃焼室に推進剤を力ずくで送り込むためには、極めて強力な「ポンプ」が必要になります。このポンプを回す駆動エネルギーをエンジン自身からどのように取り出すか。その配管構造と燃焼の仕組み（燃焼サイクル）こそが、エンジンの性能と個性を決定づけています。
今回は、ロケットエンジン設計の要である「ガスジェネレータサイクル」と「二段燃焼サイクル」という二つの代表的な仕組みについて、流体力学と設計思想の視点から比較解説します。
ターボポンプ：超高圧を駆動する心臓部の推進ポンプ
現代の液体ロケットエンジンの多くは、推進剤（燃料と酸化剤）を強烈な圧力で加圧して燃焼室に噴射する「ターボポンプ」を搭載しています。
ターボポンプを回すためには、何万馬力ものパワーを持つ「タービン」を駆動させなければなりません。このタービンを回すためのガスを作る小規模な燃焼室と、そこからメイン燃焼室に至るまでのガスの流路設計の違いによって、エンジンの「方式（サイクル）」が分類されます。
ガスジェネレータサイクル：排気を捨てるシンプルさと信頼性
ガスジェネレータサイクル（開サイクル）は、非常に合理的かつ実績の多い仕組みです。
動作の流れ
- ポンプから送り出された推進剤のごく一部（数％程度）を分岐させ、「ガスジェネレータ（副燃焼室）」と呼ばれる小さな部屋で燃焼させます。
- 発生した高温高圧のガスでタービンを勢いよく回転させ、同軸上にあるポンプを回します。
- タービンを回し終えたガスは、メイン燃焼室を通らず、そのまま外部（大気中または真空）に排気管から捨てられます。
メリットとデメリット
最大の利点は「システム圧力を抑えられる」ことです。タービン排気を外に直接捨てるため、メイン燃焼室の圧力が高くても、タービン出口の圧力を低く保つことができます。これにより、配管やポンプにかかる負荷が下がり、エンジン全体の設計難易度や製造コストを抑えられます。
しかし、タービンを回すために使った推進剤はメインの推進力（推力）に十分に貢献しないまま捨てられるため、燃費（比推力）の観点ではどうしてもロスが発生します。 代表例としては、スペースX社のファルコン9に搭載されている「マーリン（Merlin）エンジン」や、アポロ計画を支えたサターンVロケットの「F-1エンジン」が挙げられます。
二段燃焼サイクル：すべてを無駄にしない究極の効率設計
二段燃焼サイクル（閉サイクル）は、推進剤を一滴たりとも無駄にしないという、熱力学的な極限に挑んだ方式です。
動作の流れ
- ガスジェネレータの代わりに「プリバーナー（予備燃焼室）」を使用します。ここで、推進剤の片方（例えば燃料）の全量と、もう片方（酸化剤）のほんの一部を混ぜて低温で「不完全燃焼」させ、大量の高圧ガスを作ります。
- このガスでタービンを回してポンプを駆動します。
- タービンを通り抜けた後のガス（まだ燃え残った燃料成分を含んでいます）を、すべてメイン燃焼室にパイプで戻し、そこで残りの酸化剤と混ぜて完全に燃焼させます。
メリットとデメリット
タービンを駆動したガスもすべてメインノズルから噴射されるため、推進剤のエネルギー効率を100%引き出すことができます。これにより、燃費（比推力）を極限まで高めることが可能になります。
しかし、タービンの排気をメイン燃焼室（ここ自体が凄まじい超高圧）に押し込まなければならないため、タービンより上流のプリバーナーやポンプはメイン燃焼室を遥かに上回る超・超高圧で動作させる必要があります。 これにより、材料への負荷は極限に達し、わずかな設計ミスや配管のズレがエンジン破壊（火災や爆発）に直結します。
代表例としては、スペースシャトルのメインエンジン「RS-25（SSME）」や、日本のH-IIAロケットに搭載されている「LE-7Aエンジン」が有名です。
技術的な難易度と選択の歴史
二つのサイクルは、どちらかが一方的に優れているわけではありません。「何を重視するか」というミッション設計の最適解によって選ばれます。
| 項目 | ガスジェネレータサイクル | 二段燃焼サイクル |
|---|---|---|
| 推進剤の無駄 | あり（タービン排気を捨てる） | なし（すべてメイン燃焼室へ） |
| 比推力（燃費） | 普通（中〜高） | 極めて高い |
| 燃焼室の圧力 | 低〜中（70〜100気圧程度） | 極めて高い（150〜250気圧以上） |
| 開発コスト・期間 | 比較的低く、短期 | 非常に高く、長期 |
| 主な用途 | 商業ロケット、第1段・第2段 | 高性能な有人宇宙船、大型ロケット第1段 |
かつては二段燃焼サイクルのような高性能エンジンこそが最高峰とされていましたが、現代の宇宙ビジネスの潮流は「低コスト・高頻度打ち上げ」です。スペースX社はマーリンエンジンで信頼性と生産性を極め、再使用ロケットをビジネスとして成立させました。 一方で、同社が開発中の巨大宇宙船スターシップ用の「ラプター（Raptor）エンジン」では、二段燃焼サイクルの究極形である「フルフロー二段燃焼サイクル」を採用し、さらなる高みを目指しています。
物理法則の限界に迫りながら、信頼性と性能のギリギリのバランスを攻める配管の芸術。それこそがロケットエンジン工学の真髄なのです。
