温かみのある音の正体：アナログシンセのMoogラダーフィルター回路とOTA制御
アナログシンセサイザーのサウンドを聴いたとき、多くの人が「温かみがある」「太い」「有機的だ」と形容します。この独特の音響特性を生み出している主役が、1960年代にロバート・モーグ博士によって開発された「Moogトランジスタ・ラダー・フィルター」です。
なぜ単純な電子部品の組み合わせが、デジタルでは模倣困難な美しい倍音カットと艶やかな共振（レゾナンス）を生み出すのでしょうか。電子工学の視点から、その代名詞とも言えるトランジスタラダー回路の対称性と、OTA（演算コンダクタンス増幅器）を用いた近年の電圧制御の仕組みを解き明かします。
1. トランジスタ・ラダー回路の構造と「はしご」の秘密
ロバート・モーグが1960年代半ばに発明し、米国特許第3,475,623号として登録されたこの回路は、その形状から「ラダー（はしご）フィルター」と呼ばれます。

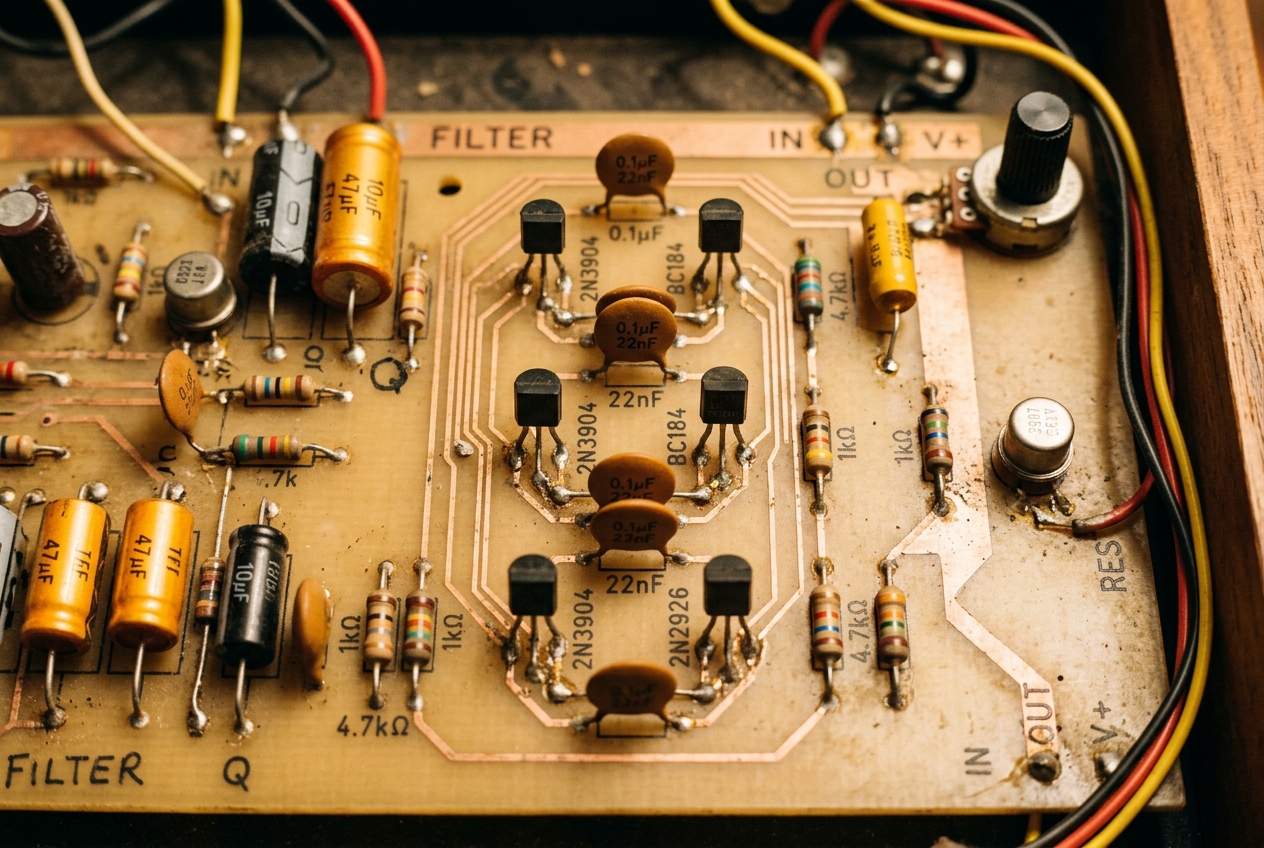

回路図を見ると、一対のトランジスタが左右に対称に配置され、それが縦に4段積み重なっています。この左右のトランジスタの間を繋ぐようにコンデンサ（キャパシタ）が配置されており、まさに「はしご」の横桟（よこざん）のように見えます。
この4段の構成が、非常に重要な意味を持ちます。電子工学において、抵抗とコンデンサで構成される単純な1次のローパスフィルターは、カットオフ周波数以上の領域を「-6dB/oct（オクターブごとに音量が半分になる）」の傾きで減衰させます。Moogラダーはこれを4段直列に重ねることで、**4次ローパスフィルター（-24dB/oct）**のシャープな減衰特性を実現しています。
2. なぜ「温かみのある太い音」になるのか？
Moogラダーがカットオフ周波数を境にスパッと不要な高域をカットするだけなら、現代のデジタルフィルターと変わりません。あの独特な音を生み出す理由は、トランジスタが持つ「非線形性（歪み）」にあります。
微小信号領域でのダイナミックな挙動
入力される音声信号が数ミリボルト（mV）と十分に小さいとき、トランジスタは線形（クリーンな状態）に動作します。しかし、シンセサイザーのダイナミックな演奏において、信号レベルが少しでも大きくなると、トランジスタのベース・エミッタ間電圧とコレクタ電流の関係が「双曲線正接（tanh）関数」に従って歪み始めます。 この非線形な歪みによって、元の音声信号に緩やかな偶数・奇数の倍音（特に温かみを感じさせる低次の奇数倍音）が付加されます。この歪みが「はしご」を昇る各段で少しずつ重なり合うことで、ただ音量を削るだけではない、艶と太さを持った独特のアナログサウンドが生まれるのです。
自己発振に至るレゾナンスのフィードバック
Moogラダーのもう一つの魅力は、強力なレゾナンス（共振）です。4段目のフィルター出力を反転させ、負帰還（フィードバック）として1段目の入力に戻すことで、カットオフ周波数付近の力強いピークを形成します。 フィードバック量を最大にすると、回路自体が入力信号なしで綺麗な正弦波を出力する「自己発振（Self-Oscillation）」を起こします。この発振音すらも、トランジスタの非線形性によって適度に制限され、耳に痛くないマイルドで音楽的なサイン波へと変化します。
3. 電圧制御（VCF）を実現するOTAの役割
アナログシンセサイザーにおいて、フィルターのカットオフ周波数をツマミやLFO、エンベロープからの「電圧」で動的にコントロールできる仕組みをVCF（電圧制御フィルター）と呼びます。
オリジナルのMoogラダーでは、はしごの最下部に流す「制御電流」を変化させることで、トランジスタの動的抵抗値（内部抵抗）を制御し、カットオフ周波数をシフトさせていました。
しかし、ディスクリートのトランジスタラダーは温度変化に弱く、ペアマッチング（左右のトランジスタの特性を精密に揃えること）が極めて難しいという課題がありました。これを解決するために、70年代以降のシンセサイザーで広く採用されたのが**OTA（Operational Transconductance Amplifier）**です。
OTAは、入力された「電圧」を「電流」に変換して出力するオペアンプの一種です。外部から注入する制御電流によって、その変換効率（コンダクタンス）を精密に変化させることができます。OTAとバッファを組み合わせたIC（例：CA3080やCEM3320など）を使用することで、温度変化に強く、より安定した12dB〜24dB/oct VCF回路が量産可能となり、名機と呼ばれる数々のアナログシンセに搭載されていきました。
4. 現代に受け継がれるアナログ電子工学の結晶
現代のシンセサイザーシーンでは、ソフトウェア（プラグイン）によるモデリング技術が極めて高度に発達しています。しかし、電圧の微小な揺らぎ、トランジスタの個体差、および温度による非線形特性のわずかな変化といった「予測不可能な複雑さ」は、今なお物理的な電子回路の中にしか存在しません。
Moog Musicをはじめとするアナログシンセメーカーや、ユーロラック・モジュラーシンセのムーブメントにおいて、MoogラダーやOTAによるディスクリート構成のVCFが未だに愛され、新規開発され続けているのは、物理現象そのものが生み出す音の美しさに、電子工学のロマンが詰まっているからに他なりません。
