一瞬の電気を時止めする。オシロスコープの「トリガ機能」が波形をピタリと止める仕組み
電子工作を趣味にする人や、ハードウェアの開発を行うエンジニアにとって、最強の相棒とも言える測定器が**「オシロスコープ」**です。
テスターが電気の「平均的な今の状態」を数字で表すのに対し、オシロスコープは「電圧の瞬時の変化」をグラフとしてリアルタイムに描画してくれます。しかし、ここで一つの疑問が浮かびます。
例えば、1MHz（1秒間に100万回振動する）の高速な信号を測定するとき、なぜオシロスコープの画面には、波形がブレることなく**「まるで静止画のように」**ピタリと止まって表示されるのでしょうか。
その魔法を支えているのが、オシロスコープの心臓部とも言える機能**「トリガ（Trigger：引き金）」**です。今回は、電気の流れを一瞬だけ「時止め」して観察するための、シンプルで強力な仕組みを解説します。
トリガがないと画面はどうなる？
オシロスコープは、入力された電圧信号を画面の左から右へと時間経過に沿って描画し、右端に達したら再び左端に戻って新しい描画を繰り返します。
もし「トリガ機能」がなかったら、オシロスコープは自身の都合（内部のタイマー）だけで描画の開始を繰り返すことになります。
1秒間に何万回も繰り返される描画のスタート位置が、入力信号の波の「頂点」だったり、「谷」だったり、「登り坂」だったりと、毎回バラバラになってしまうのです。これらが人間の目の残像現象によって重ね書きされると、画面上では波形が横に激しく流れてブレブレになり、何が起きているのか全く判別できなくなります。

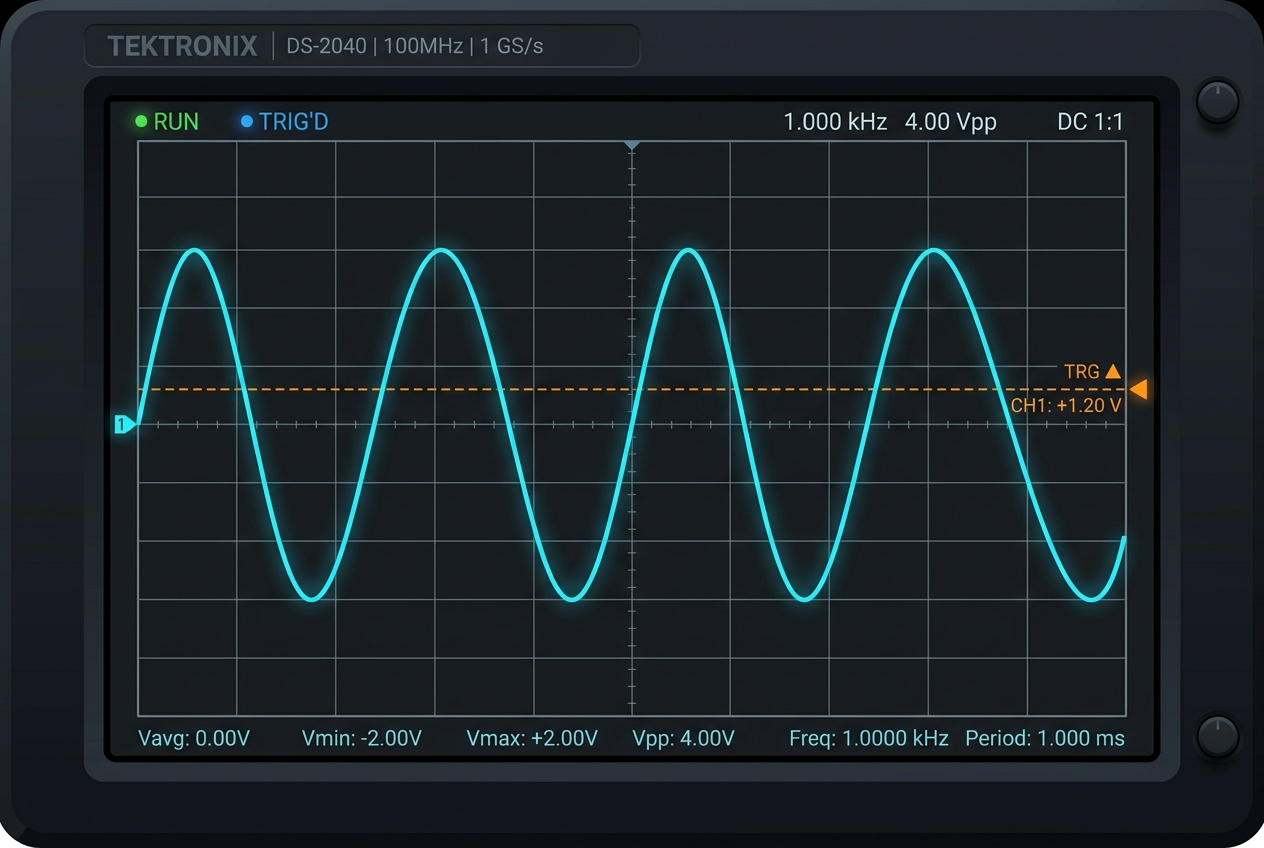

波形を止める「エッジトリガ」の原理
波形を画面にピタリと固定するための最も基本かつ強力な方法が、銃の引き金に例えられる「トリガ信号」の生成です。その中でも代表的な**「エッジトリガ」**を例に説明します。
エッジトリガを使う際、私たちはオシロスコープに「描画をスタートする瞬間の条件」として以下の2つを指定します。
- トリガレベル（閾値電圧）：何ボルトになったらスタートするか（例：
2.5 V） - スロープ（傾き）：電圧が上がっている途中か、下がっている途中か（立ち上がり / 立ち下がり）
例えば、「電圧が $0,\text{V}$ から立ち上がる途中で $2.5,\text{V}$ を超えた瞬間」と条件を設定します。
オシロスコープの内部回路（アナログ回路の高速なコンパレータ）は、入力信号を常に監視しています。そして、信号がちょうど $2.5,\text{V}$ を下から上に突き抜けた瞬間に「今だ！」とトリガパルスを発行し、画面の描画を左端から開始します。
描画が右端までいって戻り、次の描画を始めるときも、再び信号が全く同じ「$2.5,\text{V}$ の立ち上がり」の条件を満たすまで描画をグッと待機（ホールドオフ）します。
これにより、何万回描画を繰り返そうとも、画面の特定の位置には常に「$2.5,\text{V}$ の立ち上がり」の波形が重ね書きされるため、私たちの目には波形が静止しているように見えるのです。
デジタル化が生んだ魔法「プリトリガ」
かつてのブラウン管を使ったアナログオシロスコープでは、「トリガが引かれてからビームを走らせる」という構造上、トリガがかかる「前」の出来事を観察することは物理的に不可能でした。
しかし、現代のデジタルオシロスコープ（DSO）はこの限界を完全に超えています。
デジタルオシロスコープは、トリガの有無に関わらず、入力された電圧を高速でA/D変換し、内蔵メモリ（リングバッファ）に常に上書き保存し続けています。
そしてトリガがかかった瞬間、オシロスコープは**「トリガがかかる少し前にメモリに保存されていたデータ」と「トリガの後にキャプチャしたデータ」を合わせて画面に表示します。これを「プリトリガ（Pre-trigger）表示」**と呼びます。
この機能のおかげで、例えば「電気回路が誤動作（異常電圧が発生）した瞬間」をトリガとして捉えるだけでなく、**「誤動作が発生する直前に、どの信号線がどう動いていたか（原因）」**までタイムトラベルするように遡って調査できるのです。
適切なトリガ設定がデバッグの第一歩
オシロスコープの画面で波形が流れて止まらないときは、まずトリガの設定を確認しましょう。
- トリガレベルが信号の範囲外になっていないか（例えば $0\sim5,\text{V}$ の信号に対してトリガレベルが $6,\text{V}$ になっていると、引き金が引かれません）
- ノイズの多い信号には、高周波成分をカットする「HFリジェクト」フィルタをトリガ経路に入れているか
これらを調整するだけで、嘘のように波形がピタッと止まり、問題の回路の正体が見えてきます。目に見えない電気の脈動を完璧に手なずけるトリガ機能。オシロスコープを使う際は、ぜひこの「時止めの条件」を意識してダイヤルを回してみてください。
