ドローンはなぜ自在に飛べるのか：4ローターの回転が紡ぐ飛行力学と姿勢制御の仕組み
空を見上げると、テレビの空撮や災害調査、農業支援など、さまざまな場面でドローンが滑らかにホバリング（空中静止）し、自在に飛び回っている姿を目にします。その主流となっているのが、4つの回転翼（ローター）を持つ「クアッドコプター」です。
ヘリコプターのような複雑な可変ピッチ機構（翼の角度を変える機構）を持たないドローンが、なぜこれほど精密で俊敏な動きを実現できるのでしょうか。その秘密は、4つの固定ピッチローターの「回転数」の絶妙なコントロールと、ミクロの電子センサーによる超高速なフィードバック制御にあります。今回は、クアッドコプター型ドローンを支える飛行力学と制御工学の世界を紐解きます。

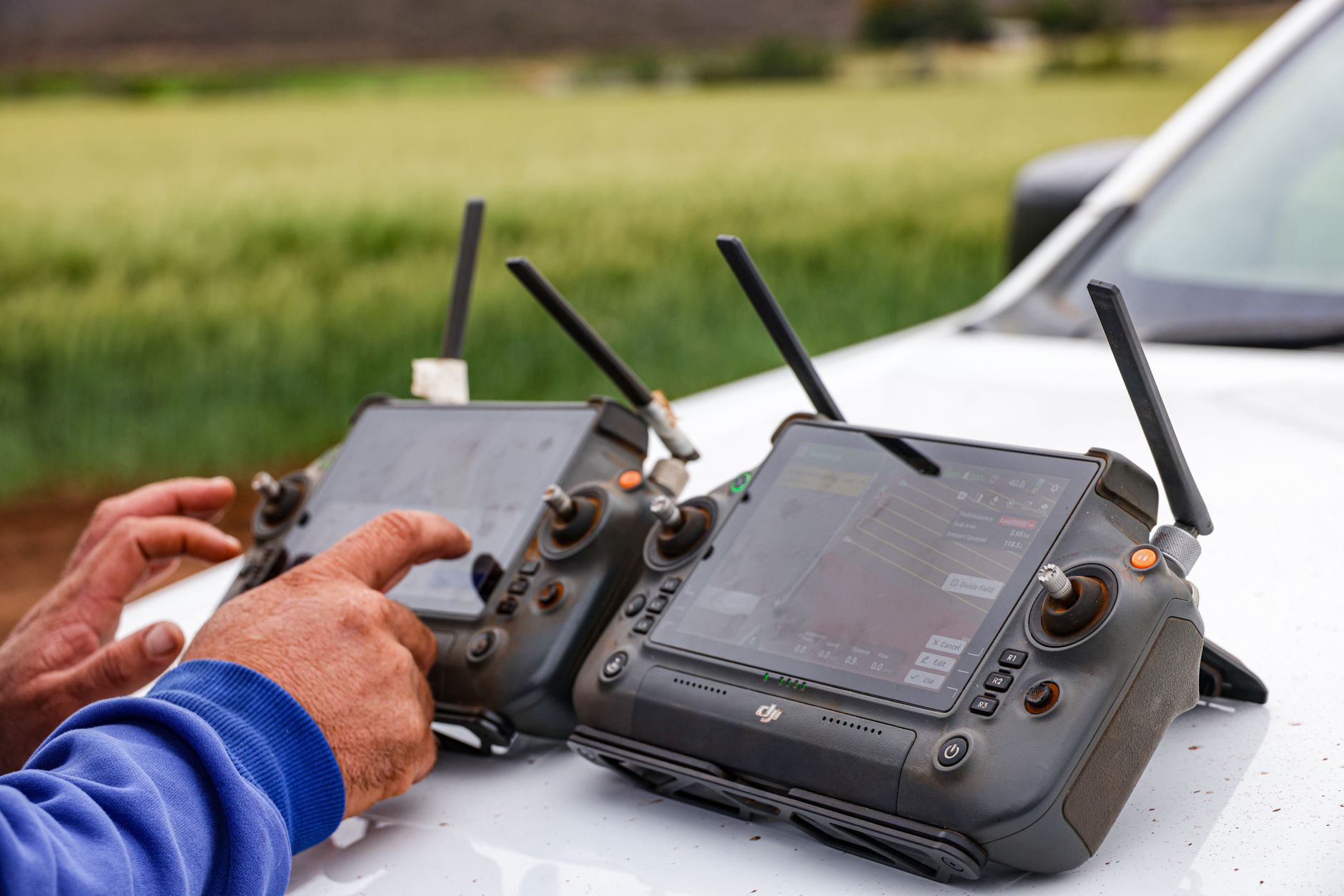

出典: Nenyasha Manzvera / Pexels
1. なぜ4つのローターが必要なのか：トルクの相殺と作用反作用
クアッドコプターの飛行原理を理解するための第一歩は、「なぜローターが4つあり、それぞれ回転方向が異なるのか」という疑問です。
物理の基本法則である作用反作用の法則により、モーターがプロペラを時計回り（CW）に回すと、その反作用としてドローンの本体（フレーム）には反時計回り（CCW）に回転させようとする力（反動トルク）が働きます。もし、4本のローターがすべて同じ方向に回転していたら、ドローンのボディはローターと逆方向に激しく回転してしまい、まともに飛ぶことができません。
この問題を解決するため、クアッドコプターは以下のように対角線上のローターを同じ回転方向に設定しています。
- ローター1と3（対角線ペア）： 時計回り（CW）に回転
- ローター2と4（対角線ペア）： 反時計回り（CCW）に回転
時計回りローターが引き起こす反時計回りのトルクと、反時計回りローターが引き起こす時計回りのトルクが完全に釣り合う（相殺される）ことで、ドローンはボディを回転させることなく、安定して空中に静止することができるのです。
2. 4つの回転数で制御する「4つの基本動作」
ドローンの操縦は、4つのモーターの回転数を個別に増減させることによって、前進・後退・左右移動・旋回・上昇降下を行います。これらの力学的メカニズムは非常に合理的です。
上昇・降下（スロットル / 高度制御）
4つのローターすべての回転数を均等に増加させると、発生する揚力がドローン全体の重力を上回り、機体は水平を保ったまま上昇します。回転数を均等に下げれば降下します。
左右の傾き（ロール）
例えば、機体を右に移動させたい場合、左側のローターの回転数を上げ、右側のローターの回転数を下げます。これにより左側の揚力が大きくなり、機体は右に傾きます。傾くことで揚力のベクトルが斜め右方向に向き、機体は右へと滑るように加速します。
前後の傾き（ピッチ）
ロールと同様に、前進したい場合は後方のローターの回転数を上げ、前方の回転数を下げます。機体は前方に傾き、前方への推進力が発生して進みます。後退はその逆を行います。
左右の旋回（ヨー）
機体の向きを左右に変えたい場合、対角線のペアのバランスを崩します。例えば、時計回り（CW）のローターペア（1と3）の回転数を上げ、反時計回り（CCW）のペア（2と4）の回転数を下げます。合計の揚力は一定に保つため、全体の高度は変わりませんが、反時計回りの反動トルクが時計回りを上回り、作用反作用によって機体自身が「反時計回り」に旋回を始めます。
出典: 3. 超高速フィードバックを司る「制御工学」の主役たち
前述の回転数制御を、人間の手動操作だけで行うことは不可能です。ドローンは風などの外乱によって一瞬でバランスを崩してしまうため、機体内部のコンピューターが1秒間に数百回以上もの超高速で自動制御を行っています。このフィードバックシステムは以下の3つの要素で構成されています。
IMU（慣性計測装置）
機体の傾きや角速度を検出する「ジャイロセンサー（角速度計）」と「加速度センサー」を組み合わせた半導体センサーチップです。機体が今どの方向にどれだけの速度で傾いたかを、ミリ秒単位で正確に捉えます。
フライトコントローラー（FC）
ドローンの頭脳です。操縦者からの入力（「前進せよ」などの命令）と、IMUから送られてくる現在の姿勢データを比較し、そのズレを修正するための計算を行います。この計算には、主に PID制御 （比例・積分・微分制御）という制御工学の古典的かつ強力なアルゴリズムが使われています。
ESC（電子速度コントローラー）
FCから「モーターの回転数をこれだけにせよ」という指示を受け取り、バッテリーからの電流を調整して各ブラシレスモーターに適切な電力を送る仲介役です。ESCによる超高速・高精度な電流制御があって初めて、ドローンは風に煽られても一瞬で元の水平姿勢に復帰することができます。
まとめ：シンプルなハードウェアと高度なソフトウェアの融合
従来のヘリコプターは、複雑な機械リンクや可変ピッチ機構が必要であり、部品数が多くメンテナンスも困難でした。これに対し、クアッドコプター型ドローンは「固定されたプロペラとモーターが4組」という極めてシンプルな機械構造を持っています。
このシンプルなハードウェアを、センサー技術と高速なコンピューター（ソフトウェア）で力学的にねじ伏せることで、現代のドローンは成立しています。次にドローンが空中でピタッと静止しているのを見かけたら、その内部で4つのモーターがミリ秒単位で叫びを上げ、物理法則と格闘している様子を想像してみてください。
