数万トンの自重を支える：吊り橋の超高張力鋼ケーブルと風と戦う構造力学
海峡や大河をひと跨ぎにする巨大な吊り橋。支間長（主塔と主塔の間の距離）が数千メートルに及ぶこれら超長大橋は、建築・土木工学の歴史における極致の一つです。
しかし、なぜこれほど薄く華奢に見える構造体が、数万トンにおよぶ桁の自重や通過する自動車の荷重、さらには襲いかかる大型台風の猛烈な風圧に耐えることができるのでしょうか。重力を水平方向の引張力へ変換する「ケーブル」の力学と、風による破滅的な共振現象を封じ込める「補剛桁」の最先端技術を解説します。
1. カテナリー曲線が描く「引張」の美学
吊り橋の最大の強みは、構造体に加わる荷重の大部分を、曲げモーメントや圧縮力ではなく、最も効率的で材料を節約できる**「引張力（ひっぱり力）」**として処理する点にあります。

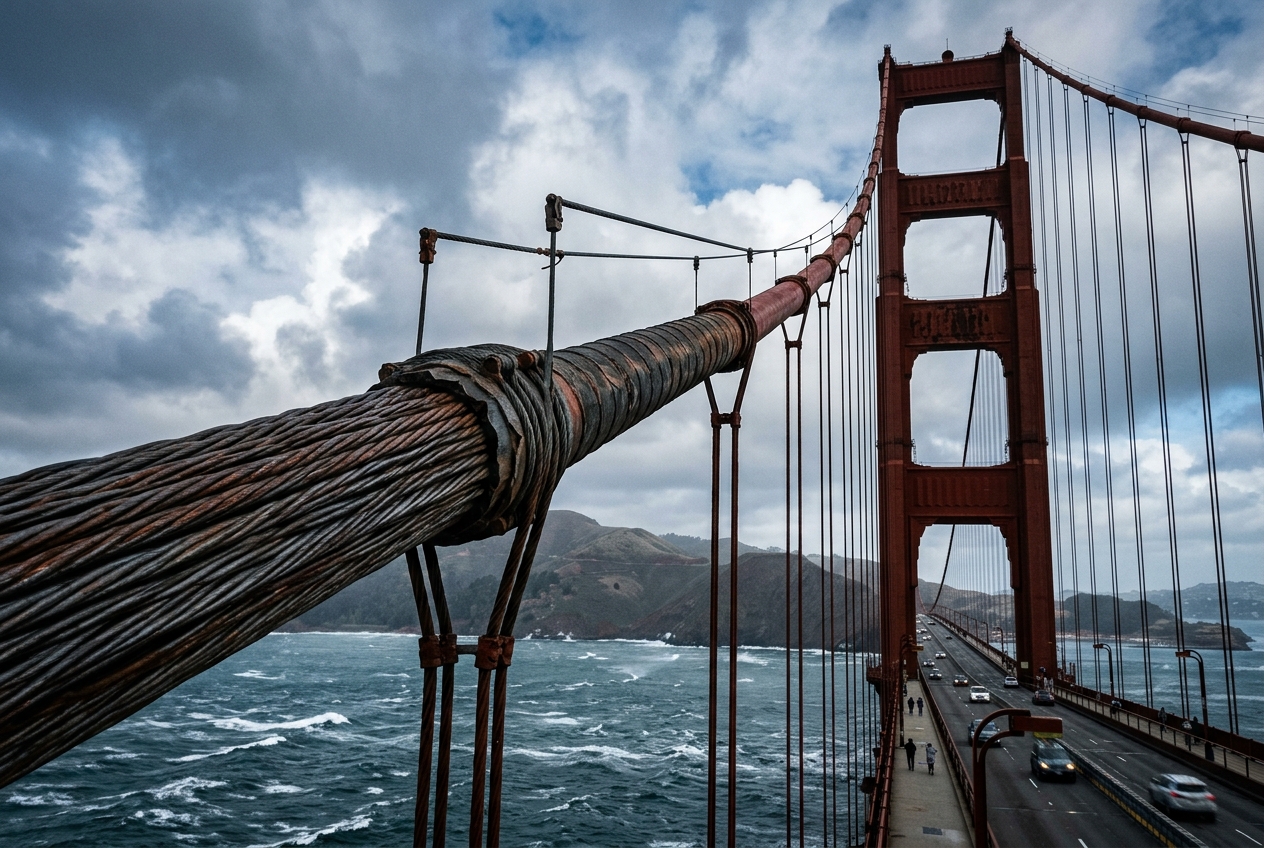

主塔間に架け渡されたメインケーブルは、自重によって垂れ下がるときに自然と**カテナリー曲線（懸垂線）**を描きます。さらに、そこからハンガーロープを介して道路となる桁（補剛桁）が均等に吊り下げられると、メインケーブルの形状は「放物線（パラボラ）」へと変化します。
橋の上に車が乗ると、その重さはハンガーロープを伝ってメインケーブルを引き下げようとします。この荷重はメインケーブルの強大な張力となり、主塔の頂部を経由して、地中に固定された巨大なコンクリートブロックである「アンカレイジ（アンカーブロック）」へと伝達されます。 アンカレイジがその質量と地盤の摩擦によってメインケーブルを引っ張り返すことで、吊り橋は自立します。つまり、吊り橋とは「大地の強固な岩盤同士を、引っ張り合うケーブルで繋ぎ止めた構造物」なのです。
2. 超高張力鋼：1本のメインケーブルを構成する「針金の束」
吊り橋を支えるメインケーブルは、単なる1本の太い鉄の棒ではありません。極細の鋼線を何万本も束ねて作られています。
世界最高クラスの規模を誇る明石海峡大橋を例にとると、メインケーブルの直径は約1.1メートルに達します。このケーブルは、直径わずか5.23ミリメートルの**超高張力鋼線（ピアノ線）**を平行に並べ、36,830本束ねたものです。
このプロジェクトのために、日本の鉄鋼メーカーは当時の世界限界値であった引張強度 160kgf/mm²（1.6GPa）を大きく超える、**180kgf/mm²（1.8GPa）**の鋼線を共同開発しました。これは、わずか直径5ミリ強の細い針金1本で、アフリカ象2頭分（約10トン）を吊り上げられるほどの強度です。 この超高強度化によって、メインケーブル自体の自重を大幅に軽量化し、桁側の耐荷重能力を高めることに成功しました。
3. 風との戦い：ねじれ振動と補剛桁のエアロダイナミクス
土木構造の観点において、吊り橋にとって最大の脅威は「重力」ではなく「風」です。
歴史上、最も衝撃的だった事故が1940年の**タコマナローズ橋の崩壊**です。秒速わずか19メートルの比較的弱い風の中で、橋のプレートガーター（板状の桁）が風によって生じたカルマン渦と同期し、ねじれ共振（自励振動フラッター）を起こして崩壊しました。
この教訓から、現代の長大吊り橋では風対策として主に以下の2つのアプローチで補剛桁が設計されています。
トラス構造による風の「受け流し」
明石海峡大橋などで採用されているのが、三角形を組み合わせた頑丈な**トラス構造**（トラス桁）です。桁を壁のような板にせず、風が吹き抜けるジャングルジムのような立体トラスにすることで、投影面積を減らして風から受ける抗力を最小限に抑えます。
流線形箱桁による空気力学的アプローチ
デンマークのグレートベルト・リンクやイギリスのセバーン橋などでは、桁の断面をまるで「飛行機の翼」を上下逆にしたような流線形（ボックスガーター）に成形しています。風が桁の上下をスムーズに流れるようにすることで、揚力やドラッグ（抵抗）の発生を抑え、ねじれ振動自体を根本から打ち消す設計です。
近年では、本州四国連絡高速道路株式会社（JB本四高速）によるシミュレーションおよび風洞実験技術の向上により、トラス桁の中央に遮風板を設置してあえて気流をコントロールする手法など、さらに細やかな耐風設計が実用化されています。
4. 200年耐えうる維持管理技術
数万トンの張力に常に晒されるメインケーブルの天敵は「腐食（サビ）」です。大気中の水分や塩分がケーブルの内部に侵入すると、微細な鋼線が徐々に破断し、耐荷重能力が致命的に低下します。
そこで現代の吊り橋では、メインケーブルの内部に極限まで乾燥させた空気を送り続ける**「送気乾燥システム」**が稼働しています。常に湿度を40%以下に保つことで錆の発生を完全に防ぎ、メンテナンスを行いながら、理論上200年以上にわたって橋の健全性を維持することが可能となっています。
私たちが何気なく渡る吊り橋は、重力と風、そしてミクロな鉄の結晶強度がもたらす、数世紀にわたる構造力学の結晶なのです。
