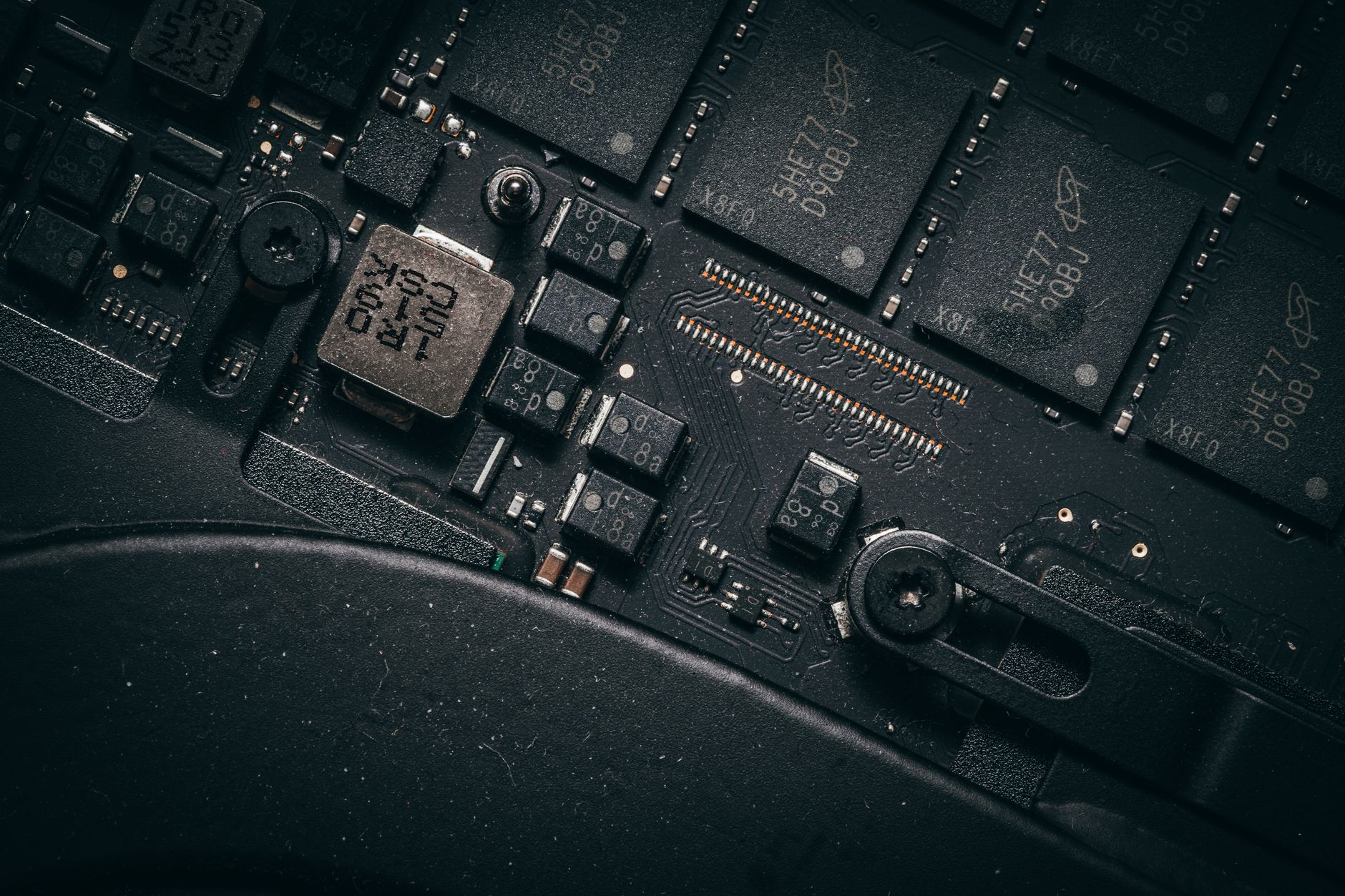

スイッチング電源 vs リニア電源：ノイズと効率を決める内部構造と使い分け
出典: スマートフォンやPC、精密測定器など、現代あらゆる電子機器に不可欠なのが「安定した直流電源」です。コンセントから供給される交流の電圧を、機器が動作する直流の低電圧へと変換する回路には、大きく分けて「スイッチング方式」と「リニア方式」という二つの設計が存在します。
これらは単にサイズやコストが異なるだけでなく、内部構造のレベルで電力の損失や電気的ノイズの発生メカニズムが全く異なります。今回は、電子エンジニアの視点から、これら二つの電源の動作メカニズムを比較し、回路設計における最適な使い分けを解説します。
降圧と制御の方法：抵抗分圧か、パルス幅制御か
電源回路の最大のミッションは、入力電圧を目的の出力電圧まで下げ（降圧）、負荷の変動に対しても電圧を一定に保つことです。この制御アプローチが両者で根本的に異なります。
リニア電源の仕組み
リニア電源（またはリニアレギュレータ）は、制御素子であるパワートランジスタを「可変抵抗器」として動作させます。入力電圧と出力電圧の「差分」をトランジスタが引き受け、抵抗値のようにリアルタイムに変化させることで、出力電圧を一定に抑え込みます。
スイッチング電源の仕組み
一方、スイッチング電源は制御用の半導体素子（MOSFETなど）を完全にONにするか、OFFにするかの二値状態で駆動します。 ON/OFFの比率（デューティ比）をパルス幅変調（PWM）によって高速（数十kHz〜数MHz）に切り替え、後段のインダクタ（コイル）とコンデンサによる平滑回路を通して直流を取り出します。
効率と発熱のメカニズム：余剰電圧の処理方法
この制御方式の違いは、そのまま電力効率と発熱量に直結します。
リニア電源では、入力電圧 $V_{\text{in}}$ と出力電圧 $V_{\text{out}}$ の差分に電流 $I$ を掛け合わせた電力（$P_{\text{loss}} = (V_{\text{in}} - V_{\text{out}}) \times I$）がすべてトランジスタの熱として消費されます。 例えば、12Vの入力を5Vにして2A出力する場合、必要な出力電力は10Wですが、なんと14Wもの電力が熱として捨てられ、効率はわずか約42%になります。巨大なヒートシンク（放熱板）が欠かせない理由はここにあります。
対してスイッチング電源では、トランジスタが完全にONのときは抵抗がほぼゼロ（電圧降下が微小）、OFFのときは電流が流れないため、理論上の電力損失はゼロです。 実際の回路では過渡期の損失やコイルの直流抵抗によるロスがありますが、それでも80%〜95%という圧倒的な高効率を実現できます。無駄な発熱が非常に少ないため、装置全体を小型かつ軽量に設計できるのです。
ノイズ（リップル）の発生メカニズムとその違い
効率面ではスイッチング電源が優位ですが、電気的ノイズの観点ではリニア電源が圧倒的な強みを見せます。
| 特性項目 | リニア電源 | スイッチング電源 |
|---|---|---|
| 制御方式 | 連続制御（アナログ） | 不連続制御（ON/OFFスイッチング） |
| 電力効率 | 低い（30〜60%） | 高い（80〜95%） |
| 発熱 | 非常に大きい | 非常に小さい |
| 出力ノイズ（リップル） | 極めて少ない（数mV以下） | 大きい（数十〜数百mVp-p） |
| サイズ・重量 | 重く、嵩張る（50/60Hzトランス） | 非常に小型・軽量（高周波トランス） |
スイッチング電源はトランジスタを急峻にON/OFFするため、出力にはスイッチング周期に応じたリップル電圧や高周波のスパイクノイズが必ず乗ってしまいます。また、周囲に不要な電磁波を放射する電磁両立性（EMC）の問題も引き起こしやすく、ノイズ低減のためのシールドやフィルター設計が欠かせません。
それに対し、リニア電源は連続的な電圧調整を行うため、スイッチング起因のスパイクノイズは一切発生しません。入力の交流に含まれるノイズ成分を取り除く「リップル除去率」も優れており、極めてフラットでクリーンなクオリティの直流を供給できます。
設計での具体的な使い分けと用途
電子エンジニアは、これらのトレードオフを考慮して以下のようにシステム電源をレイアウトします。
-
スイッチング電源が適している用途
- PCやサーバー、デジタル家電：大電力を必要とし、多少のリップルがあってもデジタル回路の動作マージンに影響が出ないシステム。
- ポータブル・ウェアラブル機器：バッテリーの持続時間を最優先し、薄型軽量化が必要な用途。
-
リニア電源が適している用途
- オーディオ機器：電源ノイズがそのまま音声の歪みやSN比の悪化として現れるハイファイアンプなど。
- 精密アナログ測定器・医療機器：マイクロボルト（$\mu\text{V}$）オーダーの微小なセンサ信号を扱う増幅回路。
- 通信用の高周波（RF）モジュール：PLLやローカル発振器の位相ノイズを嫌う通信系フロントエンド。
また、両者をブレンドした「ハイブリッド設計」もよく使われます。効率よく高い電圧から大まかにスイッチング電源で降圧したのち、最終段（ロードポイント）の直前にローノイズなLDO（低飽和型リニアレギュレータ）を通して、アナログ回路にだけきれいな電源を供給する手法です。
それぞれの回路特性を深く理解し、システムの要求仕様を見極めていくことが、無駄な熱やノイズトラブルを未然に防ぐ鍵となります。
