なぜ三角形は潰れないのか——トラス構造の強さのからくり

鉄橋を横から見ると、必ずといっていいほど三角形が連なっている。鉄塔も、クレーンの腕も、体育館の屋根も同じだ。なぜどれも三角形なのか。これは美的な好みではなく、「三角形は潰れない」という幾何学の硬い事実に、構造設計が素直に従った結果だ。今日はそのトラス構造のからくりを解いてみたい。

四角は潰れ、三角は潰れない

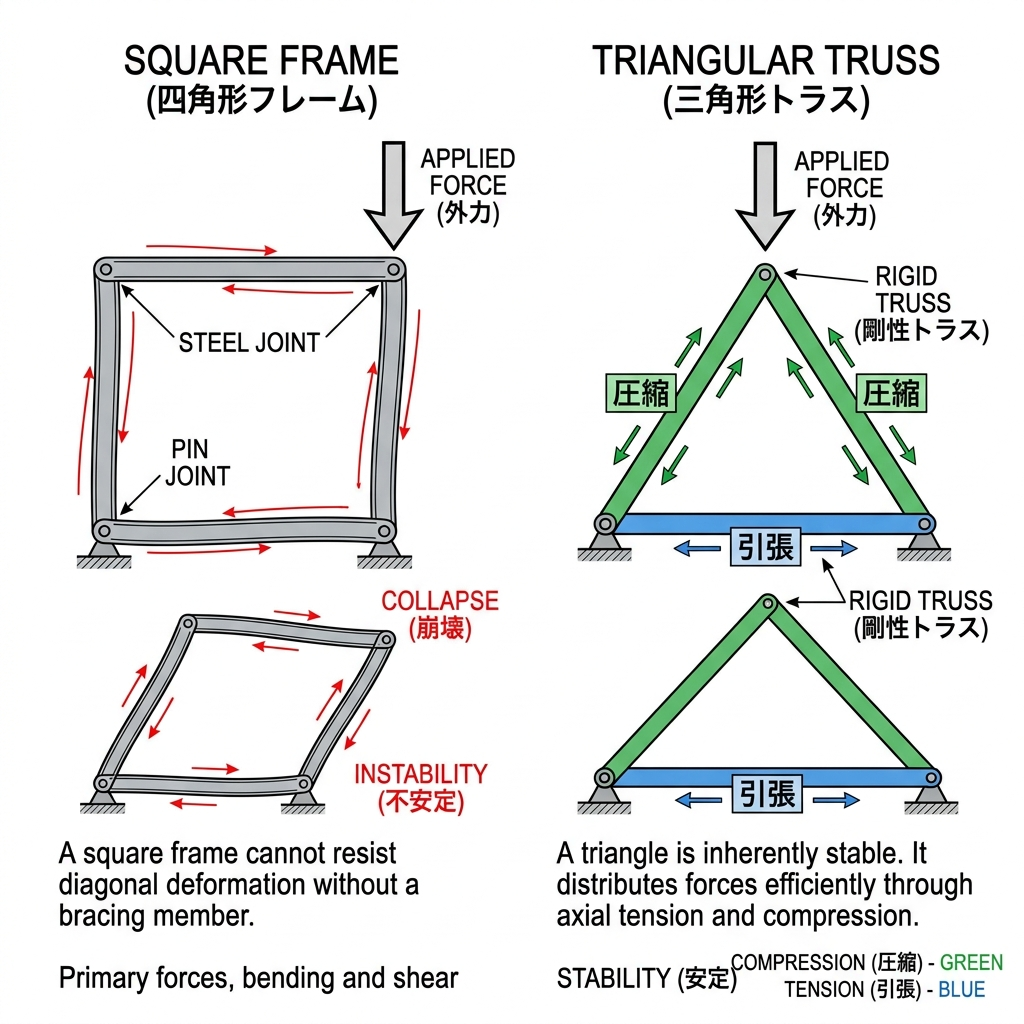

棒を蝶番（ちょうつがい）のように回転自由でつないで四角形を作り、横から押してみる。簡単にひしゃげて平行四辺形になってしまう。角の角度が自由に変われるからだ。

ところが三角形は違う。3辺の長さが決まると、角度まで含めて形がただ一つに決まってしまう——これは「三辺が決まれば三角形は一意に定まる」という幾何の定理そのものだ。だから接合部が回転自由でも、辺を伸び縮みさせない限り三角形は変形できない。トラスは、この「変形できない三角形」を最小単位として組み上げた骨組みなのだ。

トラスのからくり：曲げを「引張と圧縮」に変える

三角形が潰れないだけなら話は単純だが、トラスの本当の妙味はその先にある。

一本の棒（梁）に横から荷重をかけると、棒は曲がろうとする。このとき棒の内部には曲げモーメントという「曲げようとする作用」が生じ、材料には大きな負担がかかる。曲げに耐えるには、太く重い断面が要る。

ところがトラスでは、荷重は三角形の各辺（部材）に分配され、ほぼ引っ張る力（引張）か押す力（圧縮）だけになる。曲げという厄介な作用が、棒の長手方向に素直に効く引張・圧縮に化けるのだ。材料は曲げよりも引張・圧縮にずっと強いので、細い部材でも大きな荷重を支えられる。「弱い曲げを、強い引張・圧縮に翻訳する装置」——それがトラスだ。

だから軽くて強い

この性質が効くと、同じ強さをずっと軽い材料で実現できる。鉄は重く高価だから、橋や鉄塔では「いかに少ない鉄で必要な強さを出すか」が勝負になる。中身を詰めた板ではなく、三角形を骨組みにして隙間だらけにしても、力の通り道さえ確保できていれば強い。隙間が多いぶん風も通し、自重も軽い。長い橋や高い塔ほどトラスが選ばれるのは、この軽さと強さの両立が効くからだ。

身の回りのトラス

意識して見ると、トラスは生活のあちこちにある。鉄道の鉄橋、送電鉄塔、クレーンのブーム、体育館やドームの屋根、自転車のフレーム。さらに身近なところでは、段ボールの断面にも波形の「三角形に近い」骨組みが入っていて、薄い紙なのに重ねた荷物に耐える。

次に橋や塔を見上げたら、三角形の数を数えてみてほしい。あの一つひとつが「絶対に潰れない最小単位」で、力を引張と圧縮に振り分けながら、構造物全体を静かに立たせている。
