空高くそびえる巨塔が倒れない理由:台北101を支える「巨大振り子」チューンド・マス・ダンパー(TMD)の力学
高さ508メートルを誇る台湾のランドマーク超高層ビル「台北101」。台風の通り道であり、複雑なプレート境界に位置する地震多発地帯でもある台湾において、この巨塔が倒れず、しかも快適な居住性を保っていられるのには秘密があります。ビルの最上部に吊るされた重さ660トンもの巨大な黄色い球体──「チューンド・マス・ダンパー(TMD)」と呼ばれる装置の力学的な仕組みに迫ります。

なぜ超高層ビルには「重り」が必要なのか?
超高層ビルを設計する際、最大の敵は実は「地震」だけではありません。上空で吹き荒れる「強風(風圧力)」もまた、ビルを大きく揺らす巨大なエネルギーを持っています。
ビルが高くなればなるほど、風による揺れ(風揺れ)の幅は大きくなります。このゆっくりとした、しかし大きな振幅の揺れは、建物に構造的なダメージを与えるだけでなく、内部で過ごす人々に激しい「船酔い」のような不快感(ビル酔い)をもたらします。そのため、超高層ビルでは地震による倒壊を防ぐ「耐震性」に加え、風による細かな揺れを素早く吸収し、ビルの内部環境を快適に保つ「制震(制振)技術」が極めて重要になります。
台北101のTMD:660トンの球体が揺れを打ち消すメカニズム

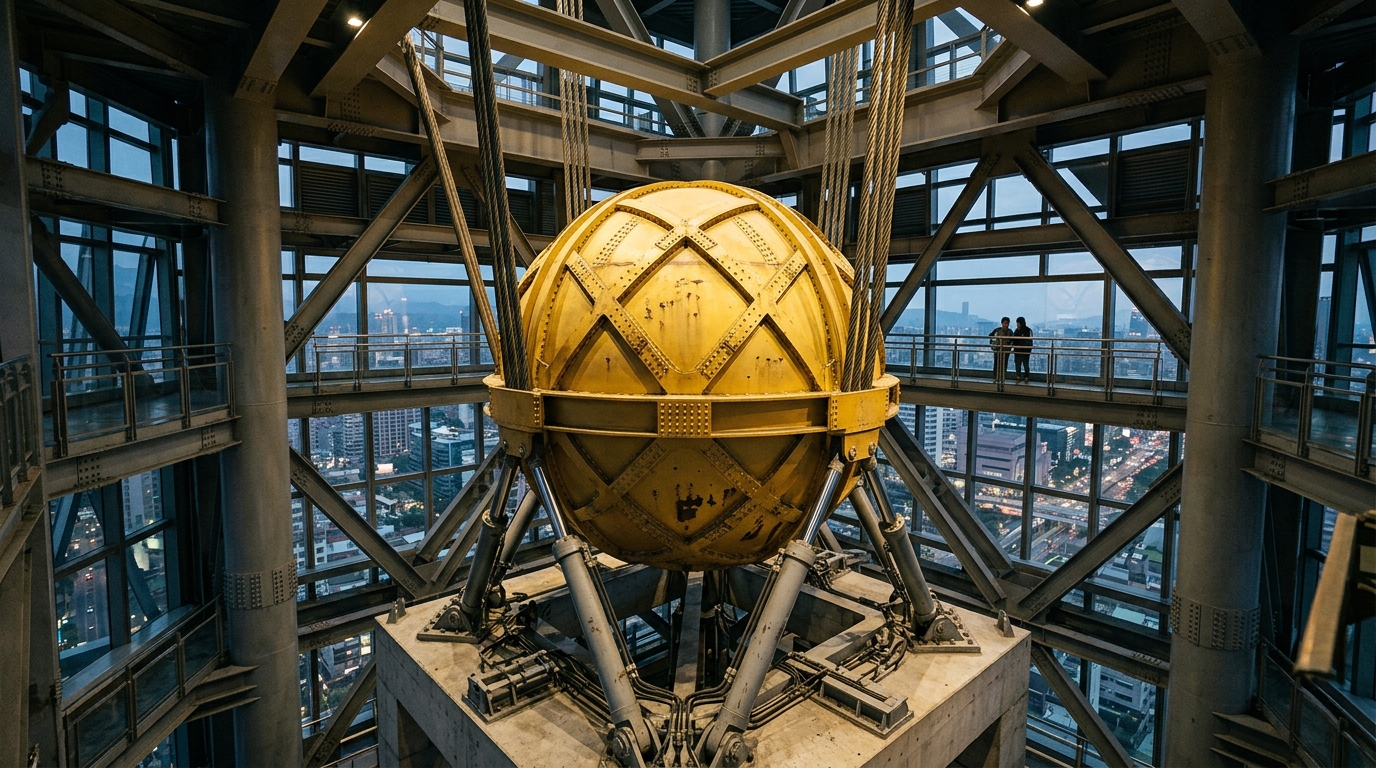

台北101の88階から92階の吹き抜け空間に鎮座するTMD(Tuned Mass Damper:同調質量ダンパー)は、まさにその制震技術の結晶です。直径5.5メートル、鋼板を41枚重ね合わせて溶接された巨大な球体は、8本の太いスチールケーブルで天井から吊り下げられています。
この装置の基本原理は「逆位相(ぎゃくいそう)の運動」です。
- 風や地震による揺れの発生: 台風や地震によってビルが例えば「右」に傾くと、最上階も右に動きます。
- 慣性の法則による重りの遅れ: 吊り下げられた巨大な球体(質量)は、慣性の法則によってその場に留まろうとし、ビルの動きに対して「左」へ遅れて動き(スライド)ます。
- 揺れの相殺: 球体がビルと反対方向に揺れることで、ケーブルを通じてビルを左側に引き戻す力が発生し、建物の揺れを打ち消します。
このシンプルな力学作用により、台北101の揺れは最大で約30%から40%も抑制される設計になっています。
「同調(Tuned)」という名の工学的アプローチ
TMDがその効果を最大限に発揮するためには、「同調(チューニング)」というプロセスが不可欠です。
すべての建物には、その構造や高さ、質量によって決まる「固有振動数(ゆれやすい周期)」が存在します。台北101の場合、1往復するのに約6.8秒かかります。 もし、このビルの揺れる周期と、吊り下げられた球体(振り子)の揺れる周期がバラバラであれば、TMDはビルの動きを抑えるどころか、かえって揺れを増幅させてしまう危険性すらあります。
振り子の周期は、球体の重さではなく「吊るすひも(ケーブル)の長さ」によって決定されます。そのため、設計者はビルの固有振動数と振り子の振動数が完全に一致するよう、ケーブルの長さを精密に調整(同調)しています。これが「チューンド(同調)」と呼ばれる理由です。
エネルギーの終着点:油圧ダンパーによる熱変換
球体がビルと逆方向に揺れることでエネルギーを吸収しますが、ただ吊るしただけでは球体自体がいつまでも揺れ続けてしまいます。そこで、球体の底部には放射状に8本の巨大な「油圧ダンパー(粘性ダンパー)」が床と接続されています。
球体が揺れると油圧ピストンが伸縮し、シリンダー内のオイルが狭い通路を通る際の「粘性抵抗(摩擦)」によって、球体の運動エネルギーが「熱エネルギー」へと変換・散逸されます。つまり、ビルを揺らした風や地震のエネルギーは、最終的にこの油圧ダンパーのオイルの熱となって空気中に放出され、揺れが素早く収束するのです。
実際に、2015年に台湾を襲った超大型台風や、2024年に発生した大地震の際にも、この660トンの巨大な黄色い振り子が大きく揺れ動きながらビルの振動を吸収し、その安全性と設計通りの性能を世界に証明しました。
台北101のチューンド・マス・ダンパーは、物理の基本原理である「慣性」と「振り子の等時性」をダイナミックに応用した、超高層建築を支える美しき巨大な知恵なのです。
